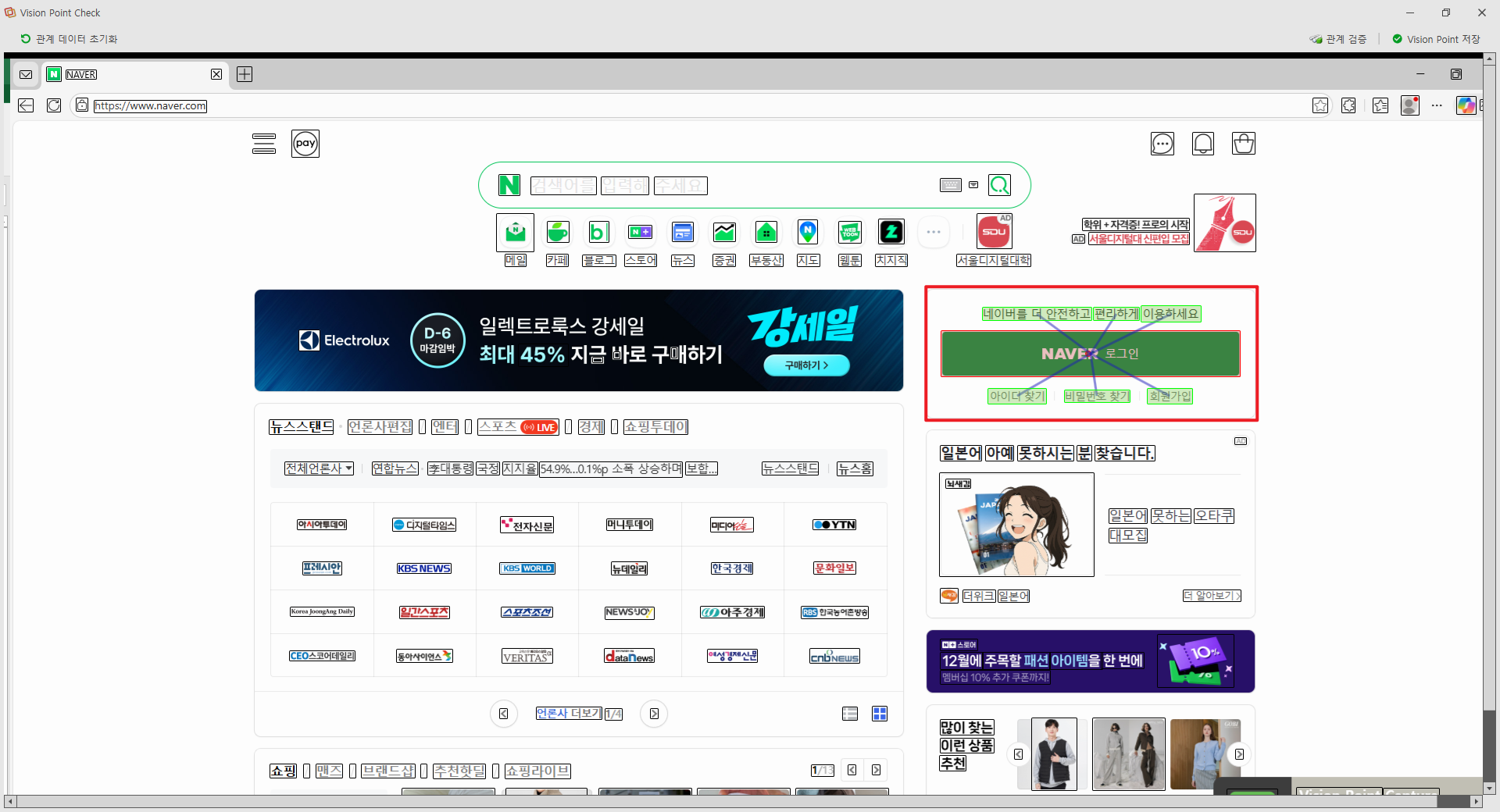

Vision Point 이벤트는 해당 이미지를 관계를 설정하여 이미지를 찾아 컨트롤을 수행합니다.

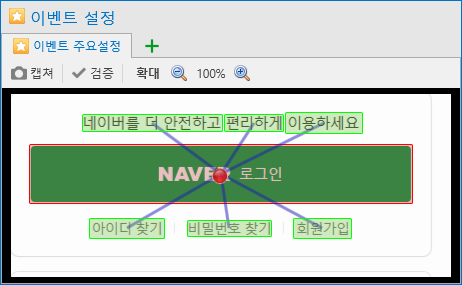

 1. 버튼으로 이미지 영역을 지정합니다.


빨간색 점은 이미지 매칭 후 컨트롤(클릭 및 마우스 오버 등)의 좌표입니다.

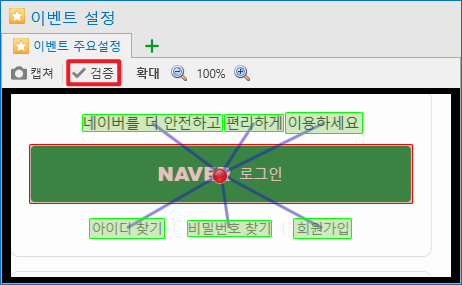

2. 관계 추가는 클릭, 관계 제거는 Shift + 클릭으로 관계를 설정할수 있습니다.

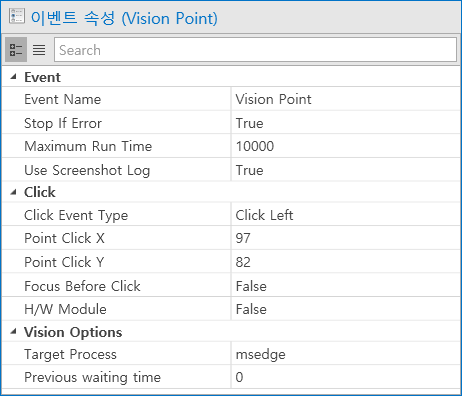

2. Event Properties


  • Event Name : 이벤트 이름
  • Stop If Error : 에러 발생 시 중지 여부
  • Maximum Run Time : 수행 시간 임계치 (임계치 초과 시 실패)


  • Click Event Type : Control 종류
  • Point Click X : 클릭 X 좌표 (이미지 시작점 0,0 기준)
  • Point Click Y : 클릭 Y 좌표 (이미지 시작점 0,0 기준)
  • Forcus Before Click : 클릭 전 자동 포커스 (ETC Setting에서 Use [API] Forcus before running image click 체크에 따라 기본 동작 변경)
  • H/W Module : 물리 마우스 클릭 (물리 USB 모듈이 있어야 함)


  • Target Process 지정: 프로세스명을 지정할 경우 프로세스 창 내에서만 이미지 매칭을 시도합니다.
  • Previous waiting time : 이벤트 수행전 대기 시간 설정


  • Wheel Value (OneWheel:120) : 휠 한 틱당 설정값(Tap Event Type 설정이 Mouse Wheel Down & Mouse Wheel UP 일 경우) (기본 한틱 : 120)
