Intelligent Document OCR 이벤트는 AI OCR으로 문서 분류 및 인지 OCR 인식을 지원합니다.


같은 형식일 경우 자동으로 분류를 수행하며, 대상 이미지 해상도 및 기울기, 크기 등은 자동으로 보정합니다.


4가지 기본 기능으로 Area OCR (영역 OCR), Area Capture (영역 이미지 저장), CheckBox Status (ML기반 체크박스 및 라디오버튼 인식), Grid Data (표형태의 인식) 를 지원합니다.

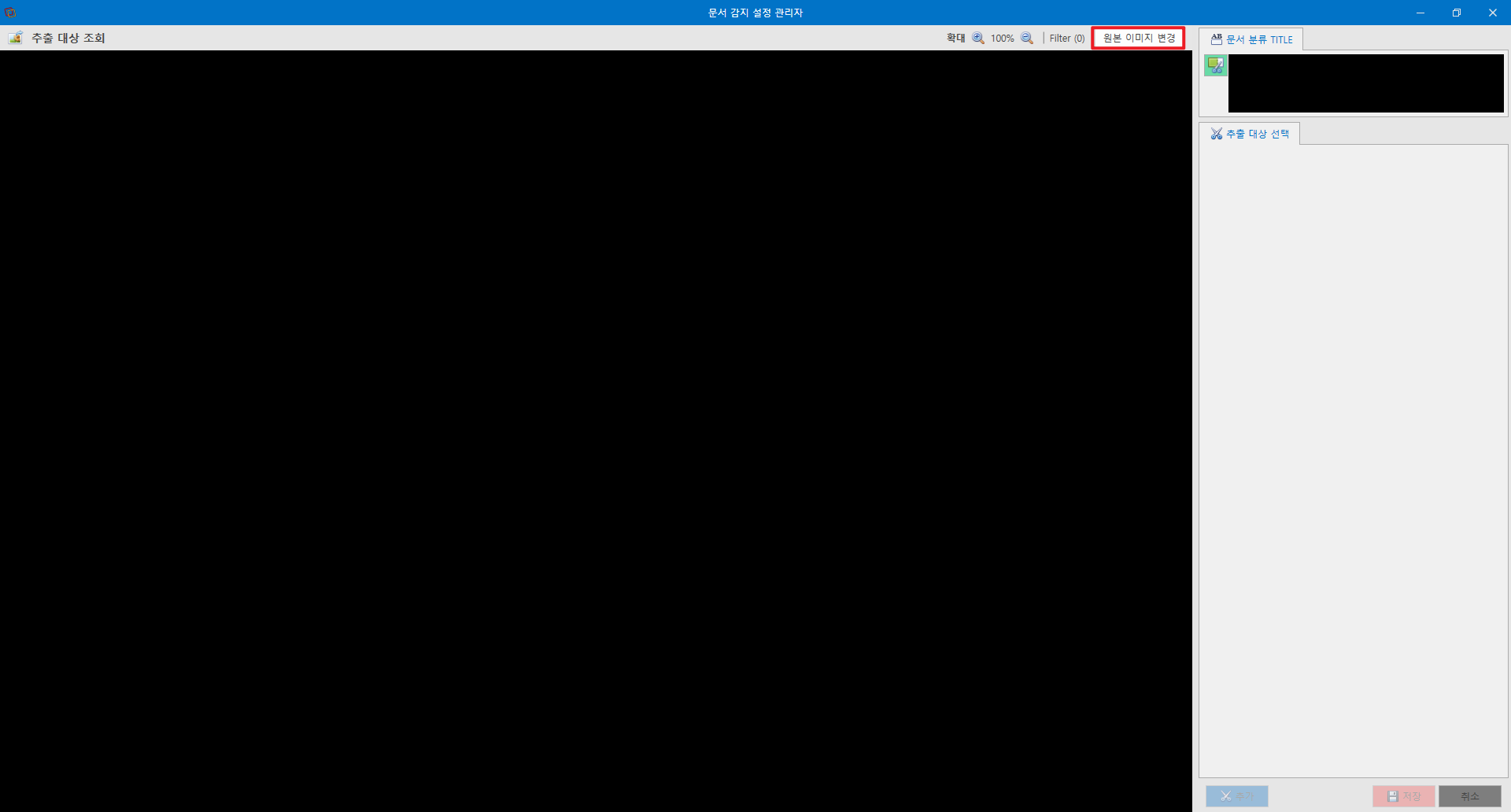

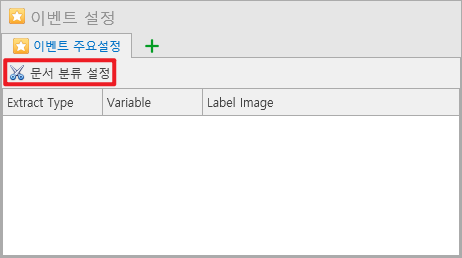

1. 버튼으로 기본 문서를 등록합니다.

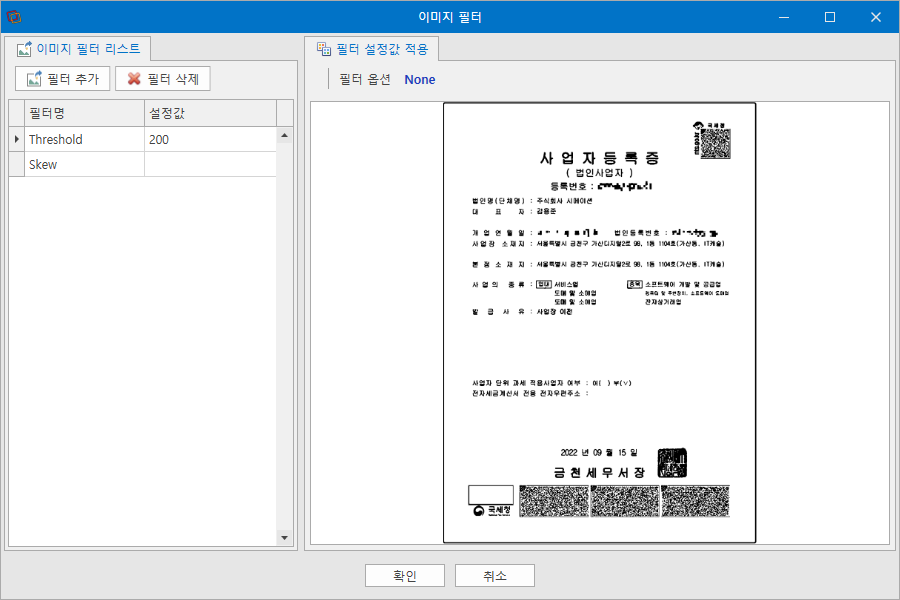

버튼을 통하여 문서를 불러옵니다. 불러온 이미지는 자동으로 이미지 필터링이 적용되며, 이미지 필터링은 사용자가 원하는 대로 조정할 수 있습니다.

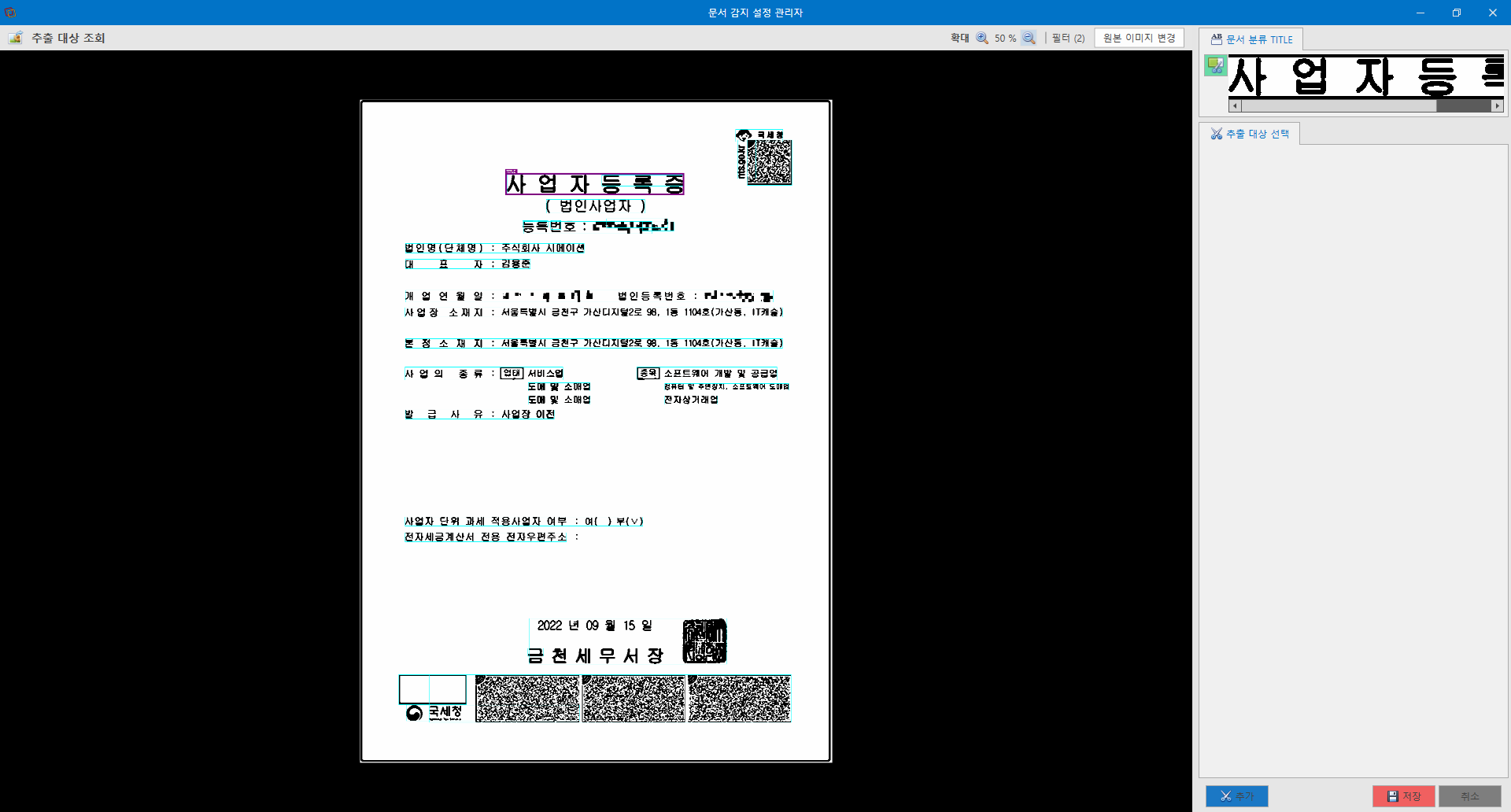

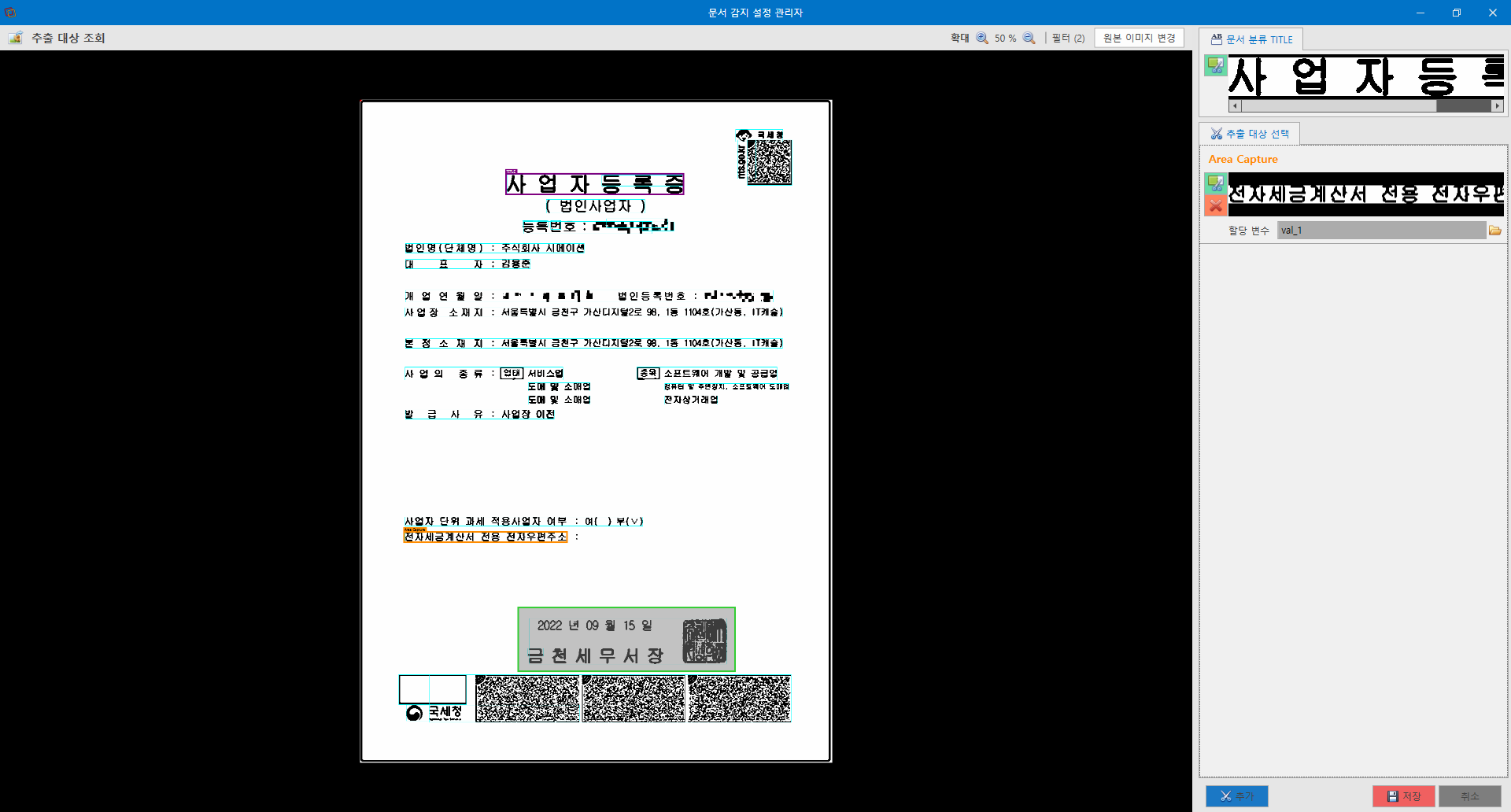

문서 분류 Title이 자동으로 선택되며, 자동 인식이 잘 안되었을 경우 재 지정이 가능하며, CheckMATE Vision 엔진을 통한 인식된 영역은 자동으로 인식됩니다.





1) Area OCR (선택된 영역의 이미지를 OCR 인식)

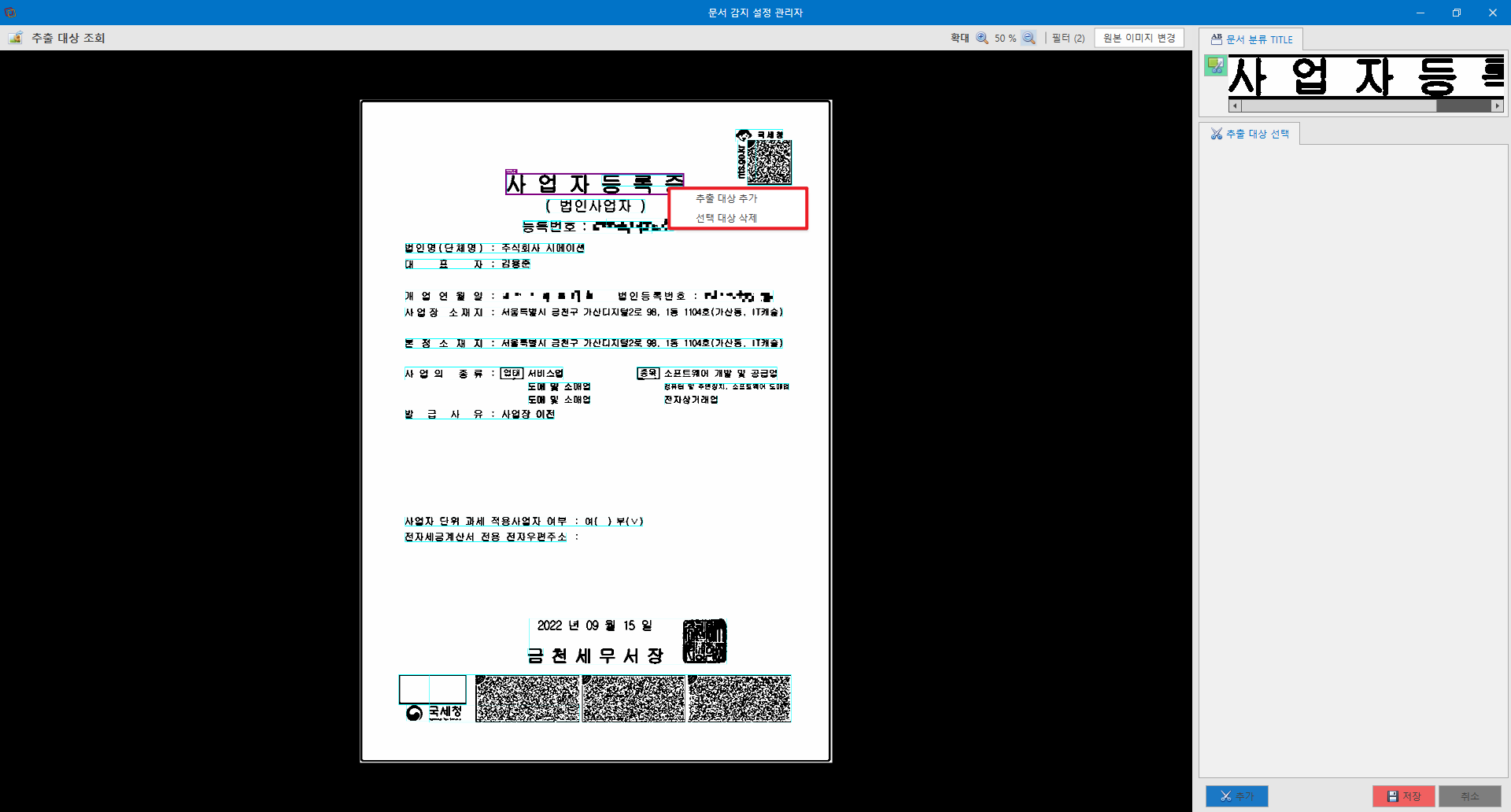

추출 대상의 Label은 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택하며 마우스 우클릭으로 추출 대상 추가 및 대상을 삭제할 수 있습니다.

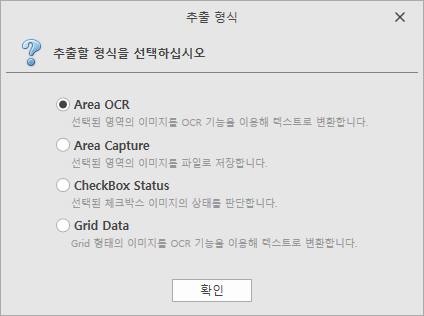

Area OCR (선택된 영역의 이미지를 OCR 인식)을 선택합니다.

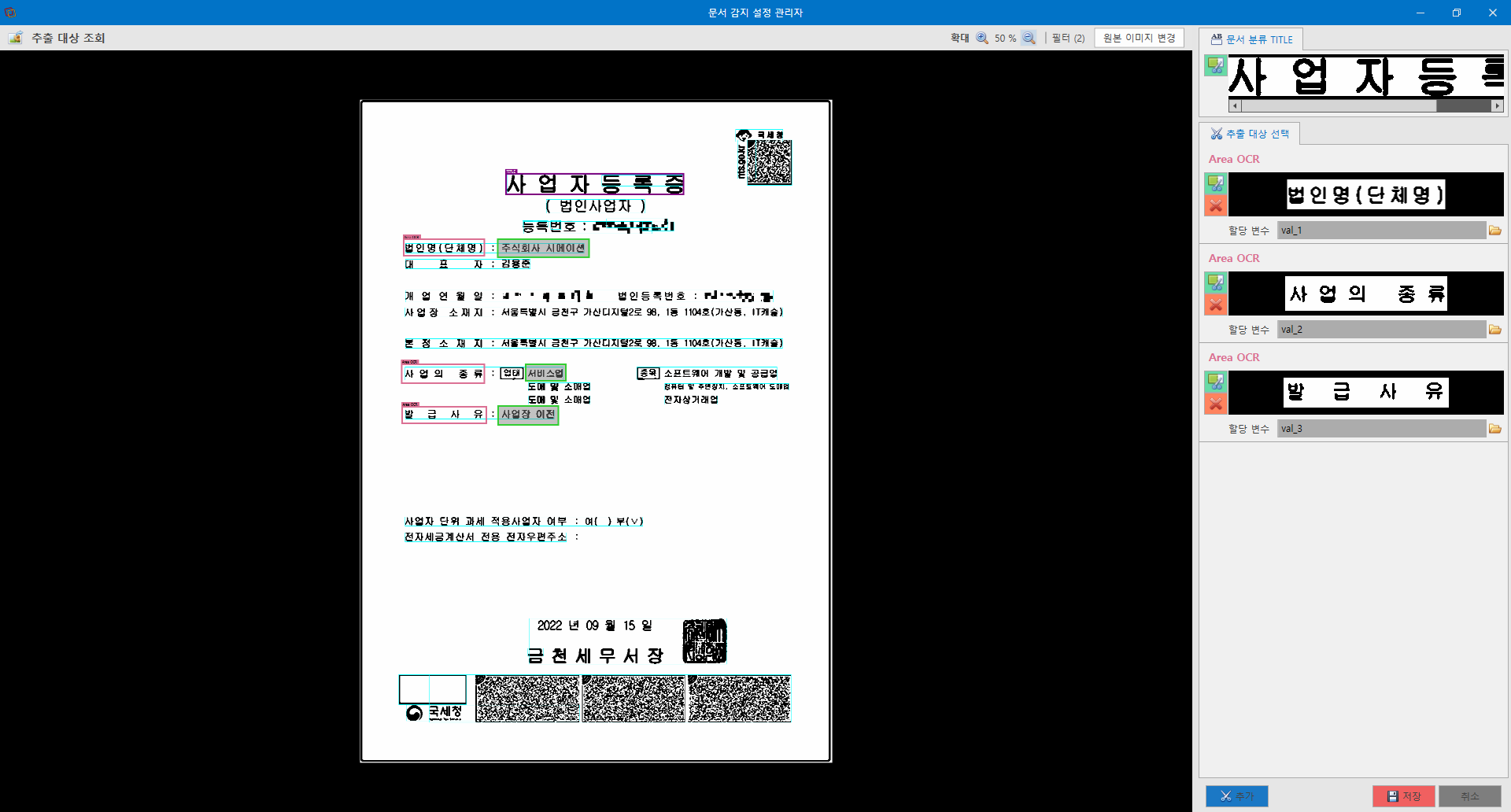

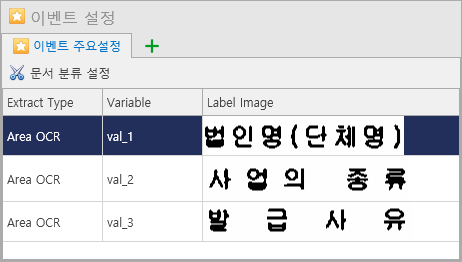

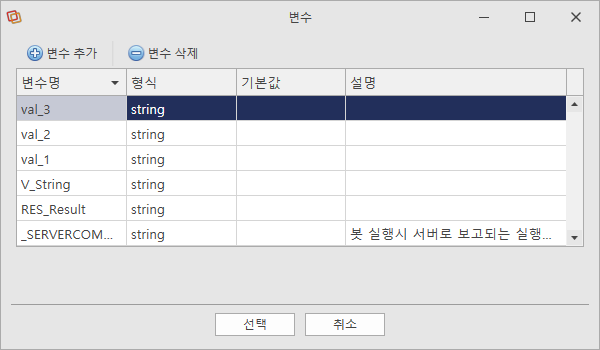

인식할 Data 영역은 Drag & Drop으로 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택합니다. 선택 후에는 인식된 값을 저장할 변수를 선택합니다.









2) Area Capture (선택된 영역의 이미지를 파일로 저장)


추출 대상의 Label은 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택하며 마우스 우클릭으로 추출 대상 추가 및 대상을 삭제할 수 있습니다.

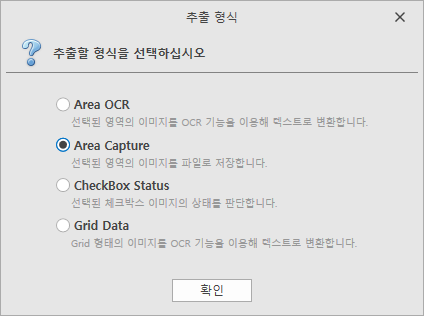

Area Capture (선택된 영역의 이미지를 파일로 저장)을 선택합니다.




인식할 Data 영역은 Drag & Drop으로 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택합니다. 선택 후에는 인식된 값을 저장할 변수를 선택합니다.








3) CheckBox Status (선택된 영역의 체크박스 및 라디오버튼의 선택 여부를 판단 - ML기반)


추출 대상의 Label은 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택하며 마우스 우클릭으로 추출 대상 추가 및 대상을 삭제할 수 있습니다.




CheckBox Status (선택된 영역의 체크박스 및 라디오버튼의 선택 여부를 판단 - ML기반)을 선택합니다.




인식할 Data 영역은 Drag & Drop으로 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택합니다. 선택 후에는 인식된 값을 저장할 변수를 선택합니다.









4) Grid Data (표 형태의 이미지를 인식)


- 추출 대상의 Label은 Drag & Drop으로 지정하거나 자동 인식된 영역을 선택하며 마우스 우클릭으로 추출 대상 추가 및 대상을 삭제할 수 있습니다.

- 표 형태는 인식할 표의 컬럼을 처음부터 끝까지만 지정하면 자동으로 표를 인식하여 변수에 저장합니다.

- 인식의 마지막을 지정하면 마지막 영역 전까지만 인식하며, 지정을 하지 않을 경우 자동으로 저장되지만 유사한 표가 이어져 있을 경우 마지막 영역을 지정하는 것이 좋습니다.




Grid Data (표 형태의 이미지를 인식)을 선택합니다.

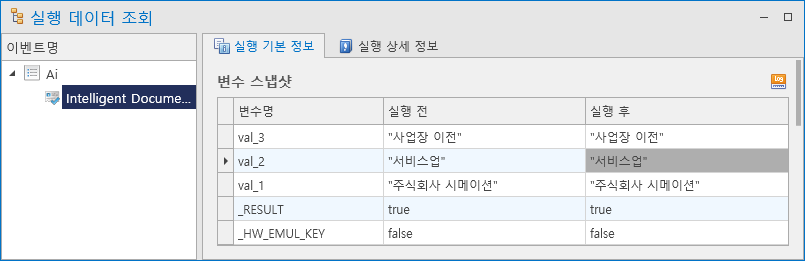

인식된 데이터는 DataTable Type의 변수로 저장됩니다.







2. Event Properties


  • Event Name : 이벤트 이름
  • OCR Module : OCR 엔진 종류


  • Google Cloud Key : Google API 에서 다운로드 받은 Json 키 내용
  • OCR Language : 인식 언어 선택


  • OCR Data : kor, eng 등 언어 명 (.traineddata 파일명)

  • OCR Engine Mode : Tesseract OCR 엔진 모드
  • Page Segmentation Mode : Segmentation 인식 모드
  • PageIterator Level : PageIterator Level


  • Target Image File : 인식할 이미지







[참고사항]

- 동작 실패에 따른 예외가 발생하지 않는 이벤트입니다. _RESULT 값으로 성공여부를 판단할 수 있습니다.

- Filter Option 은 사용자가 미리보기 이미지를 확인하면서 이미지 프로세싱을 수행할 수 있습니다.
