Image Click 이벤트는 이미지 매칭 후 컨트롤을 수행합니다.

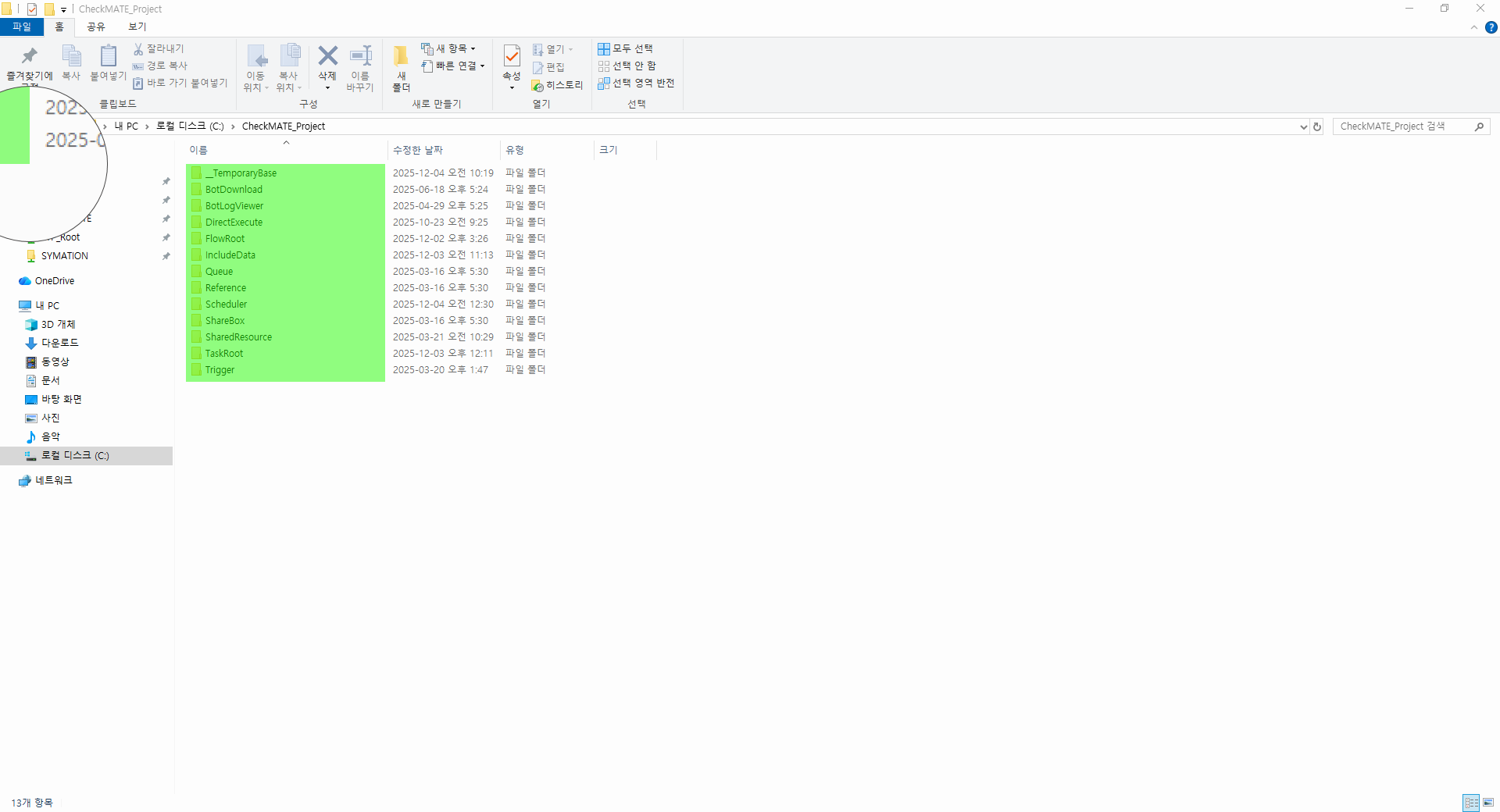

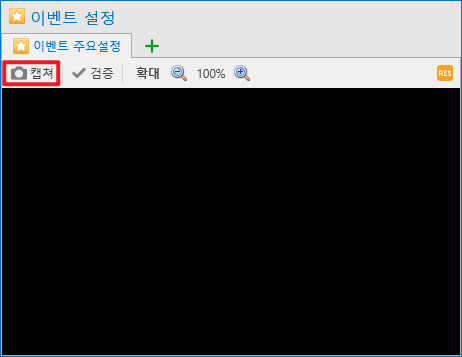

1. 버튼으로 이미지 영역을 지정합니다.

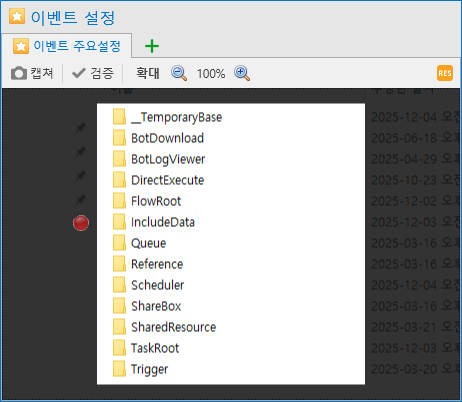

빨간색 점은 이미지 매칭 후 컨트롤(클릭 및 마우스 오버 등)의 좌표입니다.

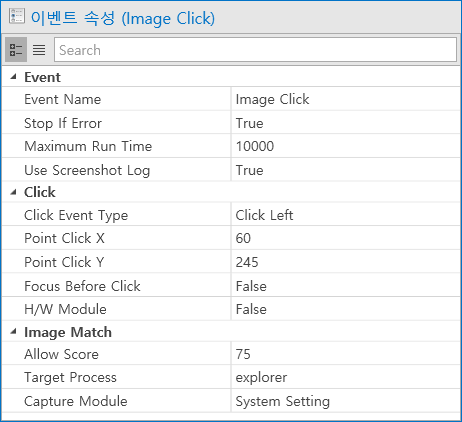

2. Control Type의 Event 와 Image Type Event를 설정할 수 있습니다.


  • Event Name : 이벤트 이름
  • Stop If Error : 에러 발생 시 중지 여부
  • Maximum Run Time : 수행 시간 임계치 (임계치 초과 시 실패)


  • Click Event Type : Control 종류
  • Point Click X : 클릭 X 좌표 (이미지 시작점 0,0 기준)
  • Point Click Y : 클릭 Y 좌표 (이미지 시작점 0,0 기준)
  • Focus Before Click :
  • H/W Module : 물리 마우스 클릭 (물리 USB 모듈이 있어야 함)


  • Allow Score : 이미지 매칭 Score 임계치 점수
  • Target Process : 클릭 전 자동 포커스 (ETC Setting에서 Use [API] Forcus before running image click 체크에 따라 기본 동작 변경)
  • Capture Module : System Setting / API Capture / DirectX Capture / Desktop Window Capture

    : System Setting : ETC Setting에서 설정한 Capture Module로 동작

    : API Capture : 일반적인 API 캡처

    : DirectX Capture : DirectX 모듈을 사용하여 캡처 (캡처 방지 환경에서 일부 캡처 가능)

    : Desktop Window Capture : 프로세스 단위에서 캡처 (캡처 방지 환경에서 캡처 가능)





3. 마우스 좌클릭, 우클릭, 중간 클릭 및 더블 클릭 등의 마우스 event를 설정 하실 수 있습니다.


Wheel Value (OneWheel:120) : 휠 한 틱당 설정값 (기본 한틱 : 120) (Click Event Type 설정이 Mouse Wheel Down & Mouse Wheel UP 일 경우)

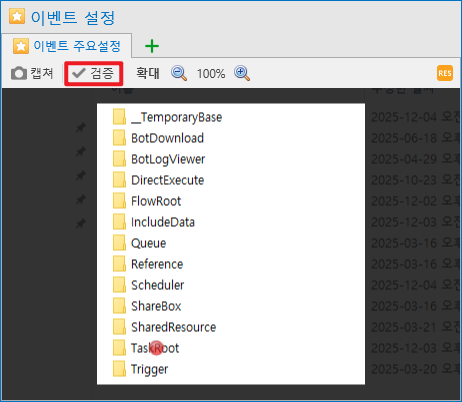

4. “Verify” 버튼을 눌러 선택한 이미지의 검증 또는 마우스 event 를 검증을 할 수 있습니다.






5. Allow Score 조정 (이미지 매칭 Score 임계치 점수): Default 75로 지정이 되어 있으나, 이미지 판독의 유사도 조정이 필요한 경우

수치 변경이 가능합니다.

(수치가 높을 수록 이미지가 정확해야 함)


  • Target Process 지정: 프로세스명을 지정할 경우 프로세스 창 내에서만 이미지 매칭을 시도합니다.
  • Forcus Before Click : 클릭 전 자동 포커스 (ETC Setting에서 Use [API] Forcus before running image click 체크에 따라 기본 동작 변경)
  • H/W Module : 물리 마우스 클릭 (물리 USB 모듈이 있어야 함)


  • Capture Module : System Setting / API Capture / DirectX Capture / Desktop Window Capture
    • System Setting : ETC Setting에서 설정한 Capture Module로 동작
    • API Capture : 일반적인 API 캡처
    • DirectX Capture : DirectX 모듈을 사용하여 캡처 (캡처 방지 환경에서 일부 캡처 가능)
    • Desktop Window Capture : 프로세스 단위에서 캡처 (캡처 방지 환경에서 캡처 가능)

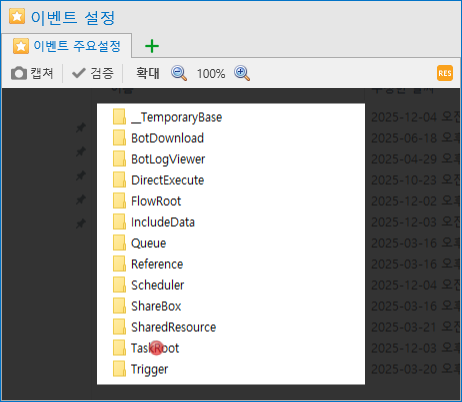

6. 선택하고자 하는 위치의 이미지가 가변적인 경우, 이미지 영역 외부를 선택 할 수 있습니다.




해당 event 검증이 끝나면 event 를 저장합니다. 이때 해당 event의 이름을 지정하여 다른 event 구분할 수 있도록 합니다.

(Object Detecting 설정 시 이벤트명은 Object 정보로 자동 등록됩니다. / 변경 가능)





7. 캡처된 이미지를 클립보드를 통하여 복사 및 붙여넣기 할 수 있습니다.


마우스 우측 클릭하여 해당 기능 활성화합니다.



'Paste Image From Clipboard'시, 포인터의 위치가 변동될 수 있으니 확인 후 수정하도록 합니다.
