Google Cloud OCR Capture 이벤트는 이미지 영역을 지정한 후 OCR을 인식합니다.

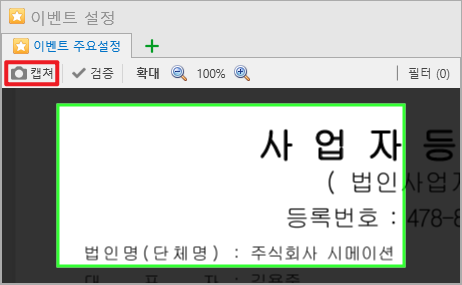

1. 버튼으로 이미지 영역을 지정합니다.

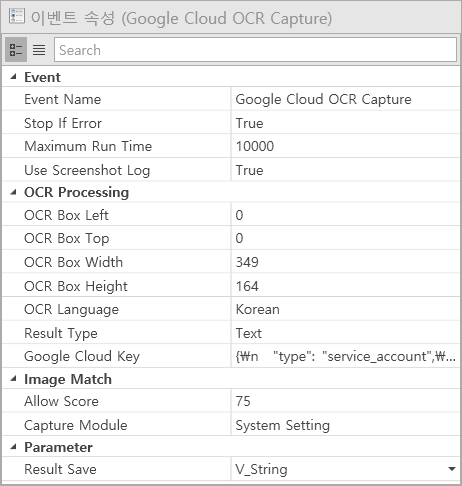

2. Event Properties


  • Event Name : 이벤트 이름
  • Stop If Error : 에러 발생 시 중지 여부
  • Maximum Run Time : 수행 시간 임계치 (임계치 초과 시 실패)


  • OCR Box Left : OCR 인식 영역 왼쪽 좌표
  • OCR Box Top : OCR 인식 영역 위쪽 좌표
  • OCR Box Width : OCR 인식 영역 가로 크기 좌표
  • OCR Box Height : OCR 인식 영역 세로 크기 좌표
  • OCR Language : 인식 언어 선택
  • Result Type : Output 결과 Type (Text / Json)
  • Google Cloud Key : Google API 에서 다운로드 받은 Json 키 내용


  • Allow Score : 이미지 매칭 Score 임계치 점수
  • Capture Module : System Setting / API Capture / DirectX Capture / Desktop Window Capture

    : System Setting : ETC Setting에서 설정한 Capture Module로 동작

    : API Capture : 일반적인 API 캡처

    : DirectX Capture : DirectX 모듈을 사용하여 캡처 (캡처 방지 환경에서 일부 캡처 가능)

    : Desktop Window Capture : 프로세스 단위에서 캡처 (캡처 방지 환경에서 캡처 가능)


  • Result Save : OCR 결과를 저장할 변수명 지정 (string)

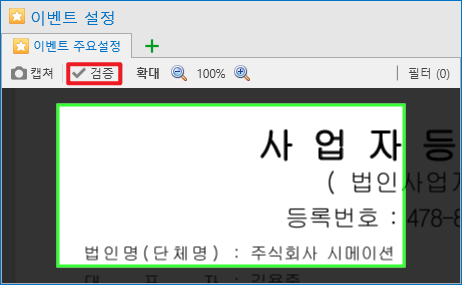

3. “Verify” 버튼을 눌러 선택한 이미지의 검증을 할 수 있습니다.







4. Allow Score 조정 (이미지 매칭 Score 임계치 점수): Default 75로 지정이 되어 있으나, 이미지 판독의 유사도 조정이 필요한 경우

수치 변경이 가능합니다.

(수치가 높을 수록 이미지가 정확해야 함)

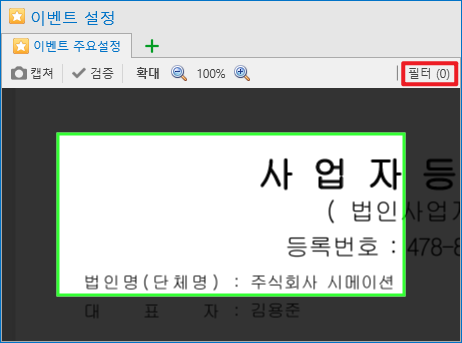

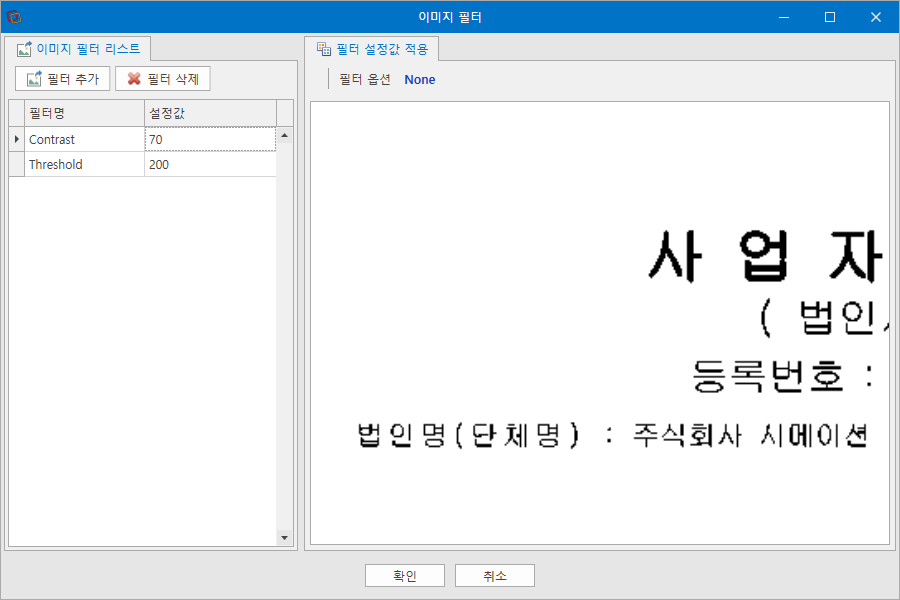

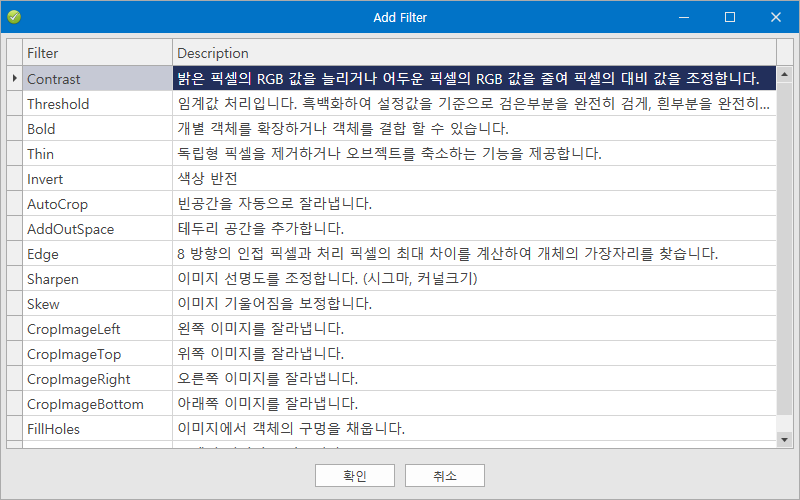

5. Filter Option 은 사용자가 미리보기 이미지를 확인하면서 이미지 프로세싱을 수행할 수 있습니다.
