CheckBox Image Status Checker 이벤트는 체크박스 및 라디오 버튼에 대하여 상태를 검증할 수 있습니다.


이 이벤트는 AI 알고리즘으로 상태를 구분하며, 이미지 영역 및 오브젝트 속성이 아닌 어떤 형태의 체크박스 및 라디오 버튼도 체크할 수 있습니다.

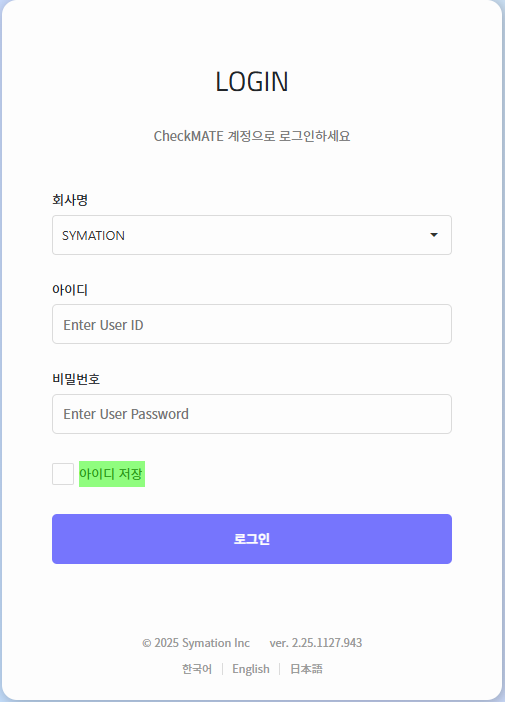

1. 버튼으로 이미지 영역을 지정합니다.

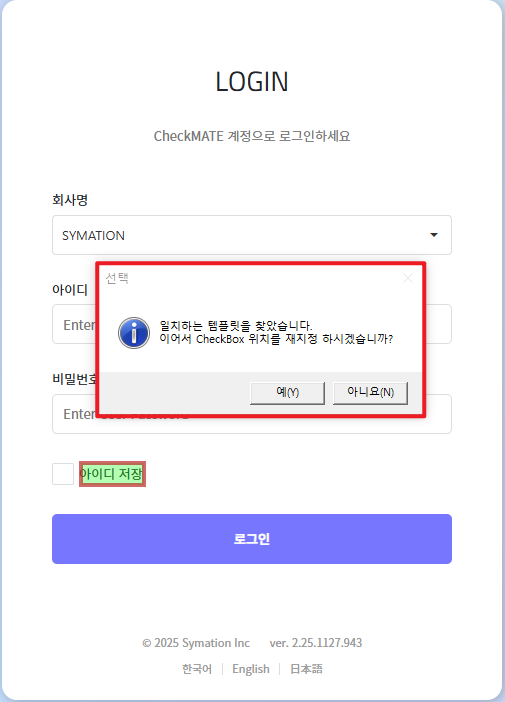

버튼을 눌러 저장하고 싶은 영역을 재 지정 합니다. 지정 후에는 <ESC> 버튼으로 종료합니다.

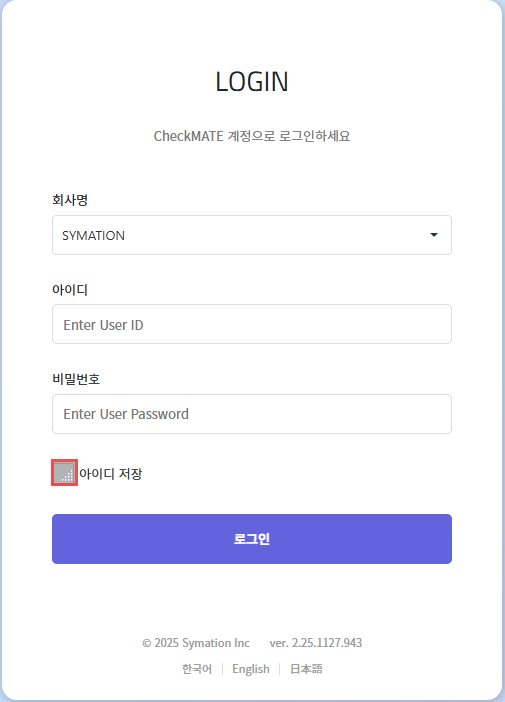

유니크한 이미지 영역을 지정했다면 상태 검증 할 체크박스나 라디오 버튼 영역을 설정합니다.

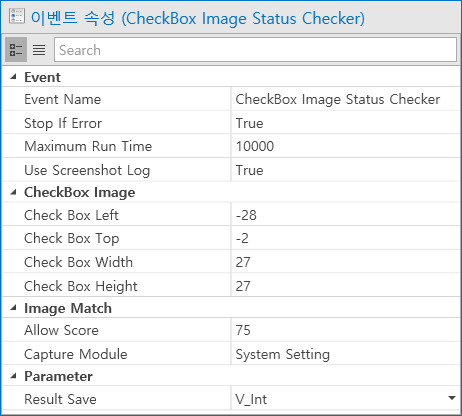

2. 이벤트 속성


▶ Event

  • Event Name : 이벤트 표기명
  • Stop If Error : 에러 발생 시 중지 여부
  • Maximum Run Time : 수행 시간 임계치 (임계치 초과 시 실패)
  • Use Screenshot Log : 스크린샷 기록 여부


▶ CheckBox Image

  • Check Box Left : 체크박스 및 라디오버튼 인식 영역 왼쪽 좌표
  • Check Box Top : 체크박스 및 라디오버튼 인식 영역 위쪽 좌표
  • Check Box Width : 체크박스 및 라디오버튼 인식 영역 가로 크기 좌표
  • Check Box Height : 체크박스 및 라디오버튼 인식 영역 세로 크기 좌표


▶ Image Match

  • Allow Score : 이미지 매칭 Score 임계치 점수
  • Capture Module : System Setting / API Capture / DirectX Capture / Desktop Window Capture

    - System Setting : ETC Setting에서 설정한 Capture Module로 동작

    - API Capture : 일반적인 API 캡처

    - DirectX Capture : DirectX 모듈을 사용하여 캡처 (캡처 방지 환경에서 일부 캡처 가능)

    - Desktop Window Capture : 프로세스 단위에서 캡처 (캡처 방지 환경에서 캡처 가능)


▶ Parameter

  • Result Save : 검증 결과를 저장할 변수명 지정 (int) - 결과 값 0 : 선택 안되어 있음 / 1 : 선택 되어 있음

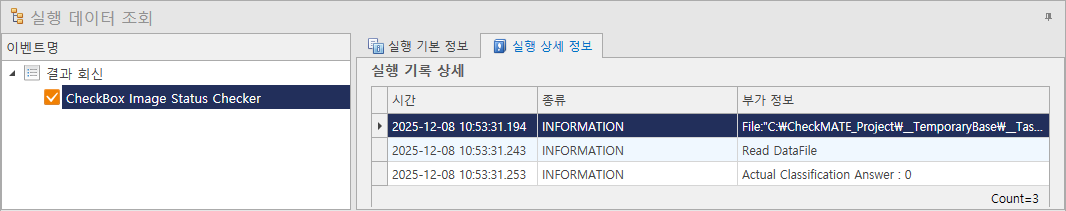

3. 실행 결과에 따라 결과를 확인합니다.






[참고사항]

- 저장된 이미지는 TemporaryBase 위치에 자동 저장되며, 생성 후 3일이 지나면 자동 삭제됩니다.

- Setting 메뉴에서 삭제 주기를 설정할 수도 있습니다.
